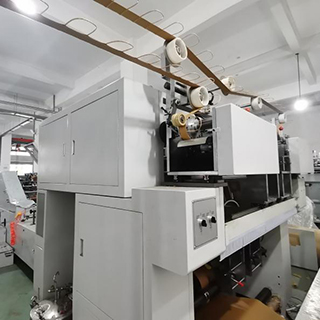

XL-FD220B(T) Máquina de Sacos de Papel Fundo Quadrado Totalmente Automática de Alta Velocidade (Alça Redonda)

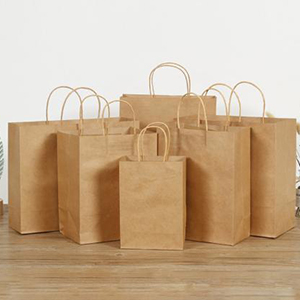

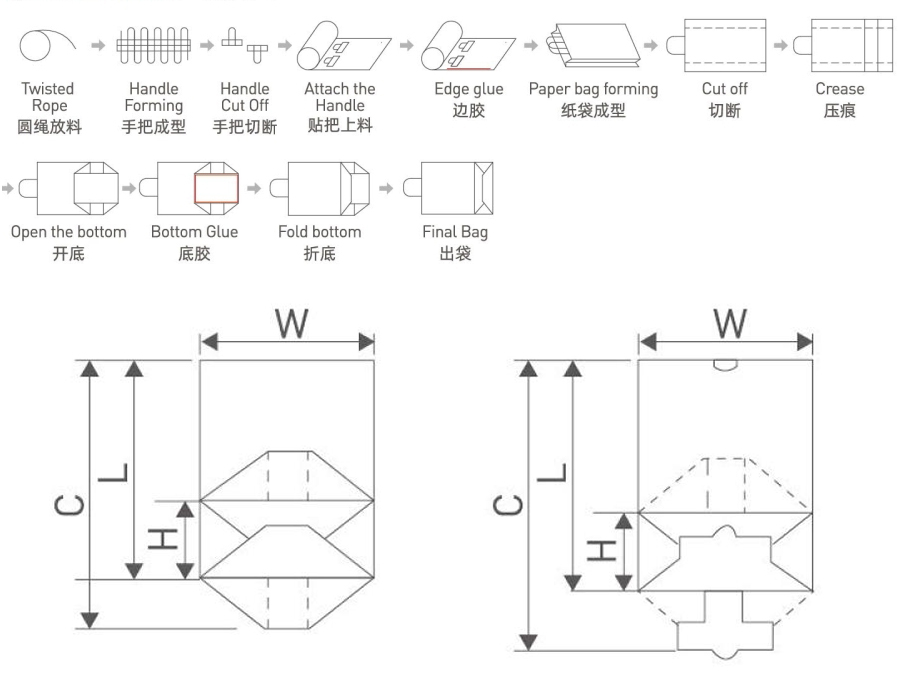

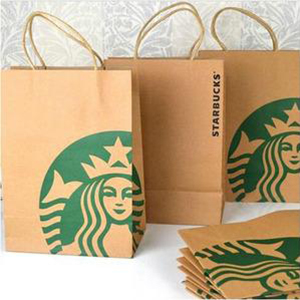

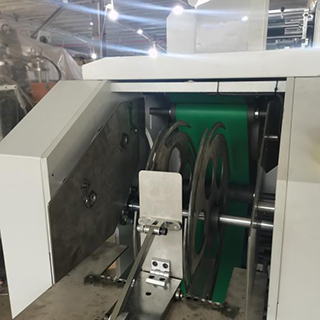

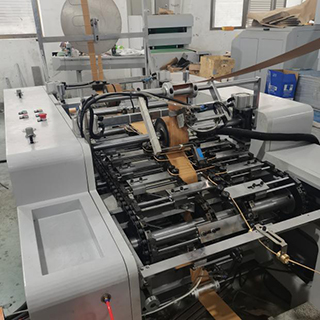

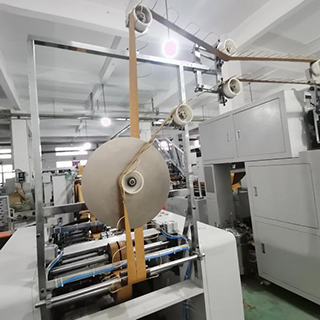

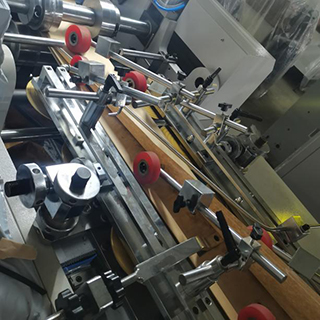

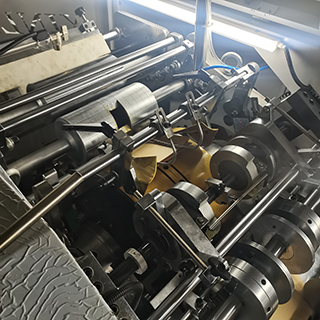

Máquina automática para sacos de papel com fundo quadrado é usada para produzir sacos de papel com alças manuais. Esta máquina é especialmente adequada para a produção em massa de sacolas para compras nas indústrias alimentícia e de vestuário. A máquina, por meio do sistema de rolo de corda e rolo de papel, opera em conjunto através do sistema de transmissão para colocar a unidade que será o rolo de papel primário ou impresso, novamente um ponto inicial de quebra, colagem de remendo, colagem automática da alça, novamente pelo host com a alça segurando o papel na borda para colar, formando o fundo do cone, corte, vinco, colagem, formação do saco e saída do saco. Todo o processo é realizado simultaneamente de uma só vez. Esta máquina adota o controlador de movimento de alta velocidade importado Mitsubishi do Japão (CPU), através do controle servo por barramento de alta velocidade, para garantir a estabilidade do movimento, a curva de movimento é suave, sendo o equipamento automático portátil de sacos de papel com fundo quadrado preferido pela maioria dos fabricantes de impressão e embalagem.

Comprimento de Corte (total)

190-350mm

Largura do Saco de Papel (total)

120-220mm

Largura Inferior

50-105mm

Gramatura do Papel (total)

50-130g/㎡

Reprodução de Vídeo

Características

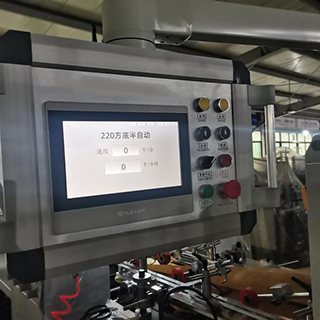

1. Utilizando a interface homem-máquina com tela sensível ao toque Willon, a função de operação é clara à primeira vista, fácil de controlar

2. Adota o controlador de movimento original Mitsubishi japonês, através da integração com fibra óptica, operação estável

3. Motor servo Mitsubishi japonês com correção ocular padrão de cor alemã Schick, rastreamento preciso do tamanho da impressão do saco

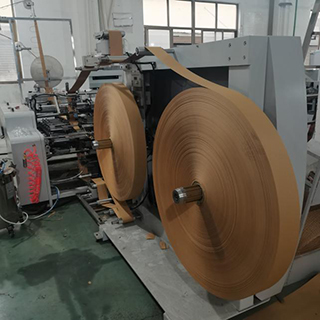

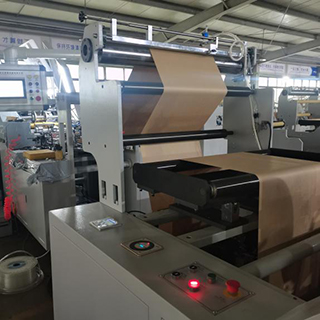

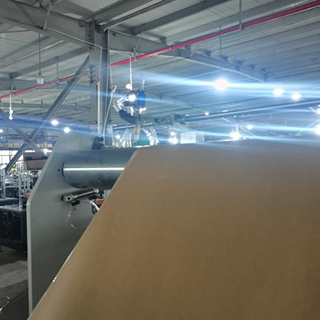

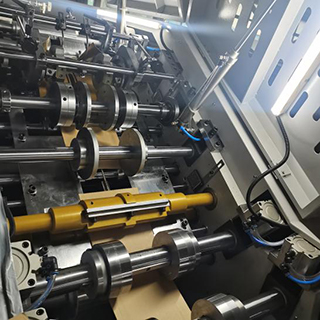

4. O carregamento e descarregamento da matéria-prima adotam estrutura hidráulica de elevação dinâmica, e o desenrolamento adota controle automático de tensão constante.

5. A correção da matéria-prima adota motor servo para reduzir o tempo de ajuste do alinhamento do rolo de papel.

Principais Parâmetros Técnicos

机器型号 Model	XL-ZD220B(T)
Comprimento de Corte do Saco de Papel (total)	190-350mm
Largura do Saco de Papel (total)	120-220mm
Largura do Fundo do Saco	50-105mm
Gramatura do Papel (total)	50-130g/㎡
Largura do Material (total)	410-770mm
Diâmetro do Material de Papel	1300mm
Diâmetro Interno do Núcleo de Papel	76mm
Comprimento do Patch da Alça	90mm
Largura do Patch da Alça	50mm
Espaçamento da Corda de Papel	57mm
Diâmetro da Corda do Cabo de Papel	3-5mm
Largura do Rolo de Papel do Patch do Cabo	100mm
Diâmetro do Rolo de Papel do Cabo	1200mm
Gramatura do Papel do Patch do Cabo	100-135g/m²
Velocidade Mecânica	30-200pcs/min
Velocidade de Produção do Saco de Papel	30-18pcs/min
Velocidade do Cabo	30-150pcs/min
Método de Corte da Lâmina	Corte em Ponta de Serra
Potência Total	380V/ 3Fase 4Linha 28kw
Pressão de Ar da Máquina Inteira	0.6-0.7MPa
整机重量 Total Weight	15000Kg
整机尺寸 Machine Overall Dimension	1100044001800mm

Machine Configuration

控制系统 Control System
名称 Name	数量 QTY	产地/ Original	品牌 Brand
CPU编程控制器 CPU Program Controller	1	日本	三菱
人机界面触摸屏 Interface de tela sensível ao toque homem-máquina	1	中国	繁易
Sensor fotoelétrico para rastreamento de impressão Sensor fotoelétrico para rastreamento de sacos impressos	2	德国 Alemanha	西客
Aparelho elétrico de baixa tensão Aparelho elétrico de baixa tensão	4	法国	施耐德
Sensor fotoelétrico Sensor fotoelétrico	10	日本	松下
Componente pneumático Componente pneumático	18	中国台湾 Taiwan	亚德客
自动润滑油 Auto lubricating	1	中国 China
电源滤波器 Main power filter	1	中国 China
电机变频器 Motor frequency converter	2	瑞士 Switzerland	ABB
伺服驱动器 Servo Motor	7	日本	三菱
伺服电源 Servo Power	7	日本	三菱
伺服电机减速机 Servo Motor Reducer	5	日本	三菱
手把机伺服	1	日本	三菱
贴把机伺服	1	日本	三菱
主机伺服 Host server	1	日本	三菱
牵引伺服 Traction servo	1	日本	三菱
辅助牵引伺服	1	日本	三菱
上胶伺服	1	日本	三菱
预刺伺服	1	日本	三菱
收袋三相异步电机	1	中国
放卷纠偏、张力控制系统 Deviation correction and tension control system
名称 Name	数量 QTY	产地 Original	品牌 Brand
纠偏控制器 EPC controller	3	中国	恩瑞斯
伺服纠偏电机 Servo motor for EPC	3	中国	恩瑞斯
超声波感应器 Ultrasonic sensor	3	中国	恩瑞斯
磁粉制动器 Magnetic powder brake	3	中国	中倍
磁粉自动张力系统 Sistema Automático de Tensão de Pó Magnético	3	中国	中倍
自动液压上料电机 Motor Hidráulico Automático de Alimentação	1	中国	顶铭
Cilindro Hidráulico de Alimentação Cilindro hidráulico de alimentação	2	中国	顶铭
传动 Transmissão
名称 Name	数量 Qtd	产地 Original	品牌 MTED
Correia sincronizadora Correia sincronizadora	10	中国 China	巨隆
Roda sincronizadora Roda sincronizadora	13	中国 China	巨隆
轴承 Rolamento	489	日本	NSK
导辊 Rolo guia	29	中国 China	BAIXIAO
齿轮 Engrenagem	76	中国 China
Posição da cola Posição da cola
名称 Name	数量 Qtd	产地 Original	品牌 MTED
Cola inferior (látex branco para vedação inferior) Cola inferior (látex branco para vedação inferior)	2	中国
Motor para distribuição uniforme de cola inferior Motor para distribuição uniforme de cola inferior	1	中国
Válvula pneumática automática para enchimento de cola Válvula pneumática automática para enchimento de cola	1	中国
Cola lateral	1	中国
Detecção da posição da cola inferior Detecção da posição da cola inferior	1	中国
Pistola de pulverização para vedação central (pistola de cola com ajuste denso) Pistola de pulverização para vedação central (pistola de cola com ajuste denso)	1	中国

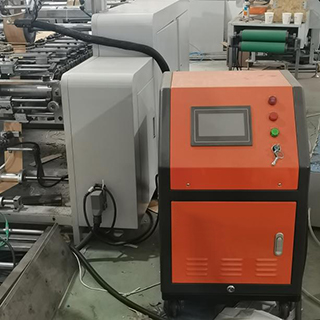

Tambor de cola de alta pressão para látex branco Tambor de cola de alta pressão para látex branco	1	中国
Máquina de empunhadura para cola	1	中国
